Ekstruder Dual Drive LDO Orbiter V2.0

Ultralekki ekstruder typu Dual Drive

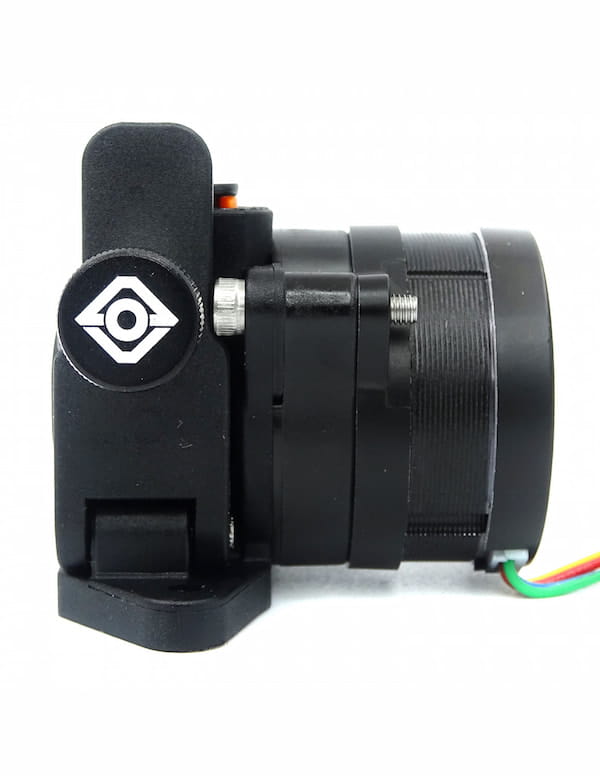

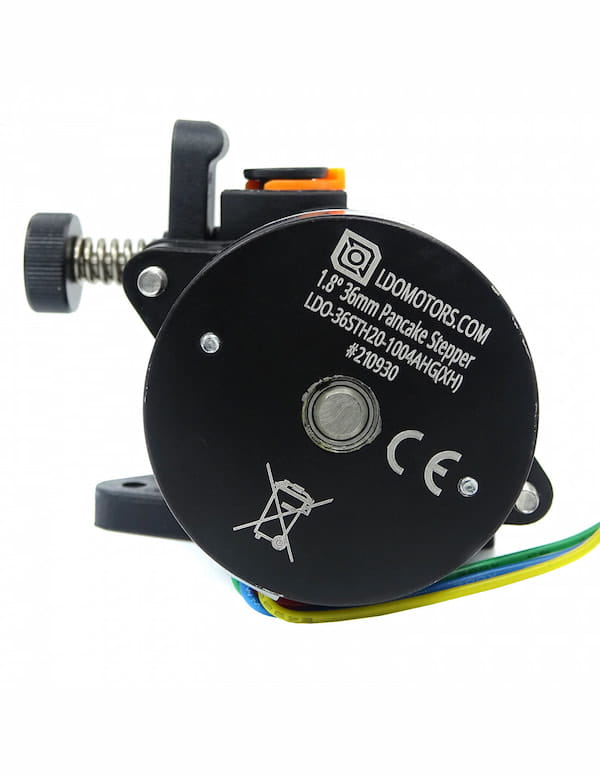

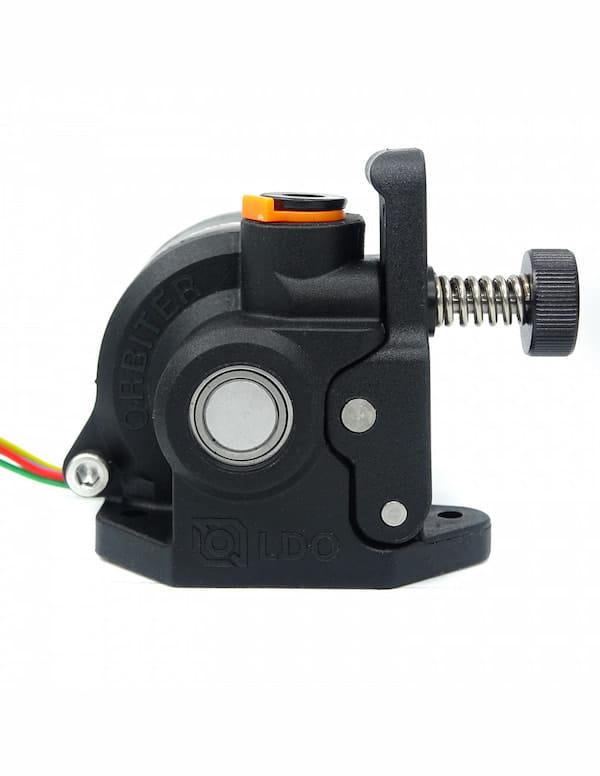

Orbiter V2.0 to ekstruder typu Dual Drive do drukarki 3D. To jednocześnie konstrukcja typu Direct Drive. Za produkcję ekstrudera Orbiter V2.0 odpowiada LDO Motors. Firma ta wyposażyła ów produkt w autorski silnik krokowy, jaki stanowi LDO36STH20-1004AHG(XH). Orbiter V2.0 jest ekstruderem niesamowicie lekkim - waży on jedynie 135g. Cecha ta jest zasługą materiałów, z jakich produkt firmy LDO Motors został wykonany. Zalicza się do nich nylon (PA12). Jest nie tylko lekki, lecz również wytrzymały termicznie. Orbiter V2.0 napędzany jest silnikiem, w którym umiejscowiona została przekładnia orbitalna. Przekładnie takiego rodzaju znane są z przełożenia przyjmującego duże wartości. Silnik ekstrudera Orbiter V2.0, czyli LDO HT, charakteryzuje się niemałą wytrzymałością termiczną. Bezproblemowo wytrzyma on nawet wpływ temperatury, której wartość wynieść może nawet 180°C. Orbiter V2.0 jest kompatybilny z wybranymi modelami drukarek 3D firmy Creality. Zalicza się do nich urządzenia:

• Creality CR-10,
• Creality CR-10S Pro,
• Ender 3,
• Ender 3 Pro,
• Ender 5

V 1.5 vs. V 2.0

• Ekstruder Orbiter V2.0 skonstruowany został tak, iż cechuje się on większą siłą ekstruzji niż wersja 1.5 tego produktu. Wzrost ów jest duży. Siła ta przyjmuje wartość o 40% większą niż ta, na jaką pozwala Orbiter V1.5.
• Zębatki napędowe wykonano z trwalszych materiałów. Są one twarde i cechują się dużą wytrzymałością mechaniczną.
• Firma LDO Motors zdecydowała się na zmniejszenie odstępu, jaki występuje pomiędzy prowadnicą termoplastu a aparatem, który odpowiada za popychanie filamentu. W wersji 2.0 jest ona równa w przybliżeniu od 0.2mm do 0.3mm.
• Obudowę ekstrudera wykonano z materiału, który niepodatny jest na niekorzystne warunki termiczne. Stworzono ją z poliamidu, tj. nylonu, a konkretnie GPA12.
• Tuleję wtórnej przekładni wyprodukowano z tworzywa, jakim jest PEEK. Charakteryzuje się on dużą twardością oraz znakomitą odpornością na negatywny wpływ różnorodnych czynników mechanicznych.

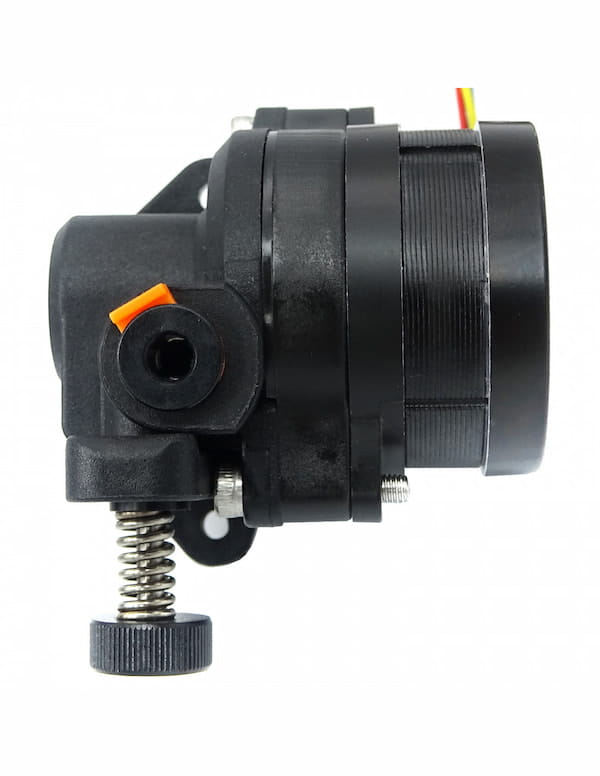

• System napinający wyposażony został w śrubę chwytakową.
• Mechanizm napinający ze śrubą chwytakową (śruba chwytająca)
• W ekstruderze Orbiter V2.0 wykorzystano śruby, które nie tylko pozytywnie wpływają na łatwość montażu produktu od LDO Motors. Mają one również bardzo pozytywny wpływ na konstrukcyjną stabilność wytłaczarki.
• W wersji 2.0 ekstrudera LDO Orbiter zainstalowano nowy łącznik wejściowy. Jest on mniejszy niż ten, jaki umieszczono w wytłaczarce generacji wcześniejszej. Został on wyprodukowany z teflonu, czyli PTFE.
• Zmian doczekał się również sensor filamentu. Wyposażono go w przycisk, dzięki któremu możliwe stało się zarówno podawanie, jak również wysuwanie z głowicy termoplastycznego tworzywa do druku 3D. Co istotne - procesy te są zautomatyzowane.

Dane szczegółowe produktu

• Rodzaj ekstrudera: Dual Drive, Direct;
• Średnica wytłaczanego filamentu: 1.75mm;
• Waga: 135g;
• Maksymalna siła wytłaczania: 10kg (zależy od rodzaju filamentu);
• Maksymalna szybkość retrakcji: 120mm/s;
• Maksymalna wartość przyspieszenia: 3000mm/s²;
• Ilość kroków: 690 kroków/mm dla 16 mikrokroków;
• Wartość akceleracji: 10000mm/s²;
• Maksymalna chwilowa zmiana szybkości: 600 mm/min (RRF) lub 10mm/s (Marlin);
• Szybkość maksymalna: 7200mm/min;
• Wartość retrakcji: 1 ~ 1.5mm;
• Maksymalna szybkość retrakcji: 120mm/s;
• Dane elektryczne silnika krokowego: 1.2A (wartość szczytowa) i 0.85A (RMS);
• Przełożenie: 7.5:1;
• Długość przewodu: 1m.
